振动刀汽车脚垫切割机操作说明

发布时间:2017-11-03


振动刀切割机操作说明

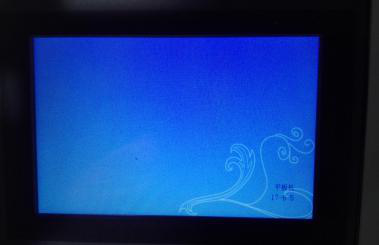

一、开机启动后触摸屏进入页面保护状态,点击一下屏幕的左上角位置,进入“工作”界面。

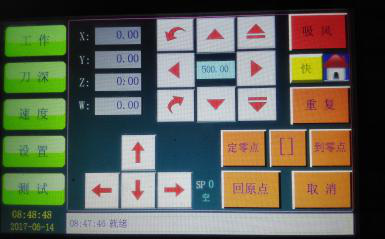

二、进入机器“工作”界面,按“回原点”,直到屏幕下方提示“回原点完成”时,再继续下一步操作。



三、进入“刀深”界面。



1.先选择要调的刀号,按下图横框(振动刀)或(SP1)切换,总共有8种刀深可调(SP1~SP8



2.然后按下图位置可切换每次需要移动的步长,有四种步长可选(510.10.03)单位为毫米



3.如果刀尖离台面还有几厘米高,那么你可以先选择步长为5毫米,然后按下“向下的方向键”,当刀尖离台面不足5毫米时将步长切换为1毫米或者0.1毫米,直到将刀尖调到刚好和台面接触为止,然后按打钩确定,(调压轮的深度与调振动刀的深度不同点在于,压轮是以材料表面为基准,振动刀是以台面为基准,其它的和调振动刀深是一样的)。振动刀切换到压轮只需要在触摸屏上按一下“ZW”轴的坐标位置即可。如图所示位置



4.然后按意一个键测试,测试切割的是一个30X30的方形,看刚才调的刀深切割出来的效果是否达到你的要求,如果刀深不够(只在材料上有个印记),那么在这个情况下,你可以先按这个键,刀头会直接下到上次调的刀深位置,在此基础上再调好所需步长,按向下,然后打钩,再按测试,直到调到你所需的效果为止。

四、进入“速度”界面



1.在此界面中需调的位置有:单头机器:空跑速度、振动刀、振动刀的下落和上提速度、XY的移动速度

2.   双头机器:空跑速度、振动刀速度、压轮速度、振动刀和压轮的下落和上提速度、XY的移动速度

空跑振动刀压轮速度 振动刀下落上提压轮下落上提 XY移动速度

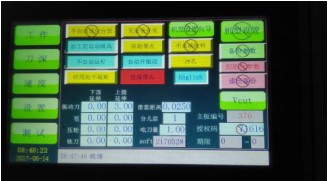

五、进入“设置”界面



1.当切割图形发现下刀和提刀的位置没切断时,看还有几个毫米没断,只需要把 振动刀 的下落延伸或振动刀的上提延伸输入相应的数字就可以(单位为毫米),如图:



 五、当刀深和速度等都调好后,将图形发送到机器,然后进入“工作”界面。

1.将机头移动到需要开始切割的位置,然后按“定零点”,屏幕下方会提示 “定零点成功” 。2.然后按“到零点”,机头会移动到所发图形的最远位置(可检查图形是否超过材料的宽度),再按“到零点”又会回到刚才定的原点位置。

3.按“吸风”,材料吸稳固后按“重复”,就开始切割了。
